Торцевая подсветка акрила 10мм 2х3м?

[Irbis]

Здравствуйте! Есть задача отгравировать акрил 10мм на глубину 3-4мм,
залить паз краской и засветить с торцов. Вопрос на такой размем 2х3м возможна ли равномерная засветка? Акрил должен оставаться прозрачным (без фона), будет висеть на тросах.

[Илья Чапайкин]

Как он может оставаться прозрачным если вы собираетесь его гравировать и заливать краской бороздки???

[Irbis]

На листе акрила планируем нанести изображение методом фрезеровки на глубину 3-4мм. Чтобы светилось только оно. Изображение занимает примерно 20% плошади листа, остальная площадь листа остается прозрачной. Вот только не уверены что 2х3 м в торец нормально засветится.

[dimtri80]

затухание однозначно будет. для такой засветки я бы 5мм диоды использовал с углом 10-15 град. вот они пробивают лучше. тока надо придумать как линейку спрятать

[Mover]

а какую краску Вы собрались использовать ?

[Илья Чапайкин]

Да, на таком размере торцевой подсветкой тяжело добиться равномерной и яркой засветки всего полотна. НО, здесь задача совсем другая, надо максимально контрастно отделить от фона фрезерованный рисунок.
Имхо. Очень многое зависит от рисунка. Но получится отлично.

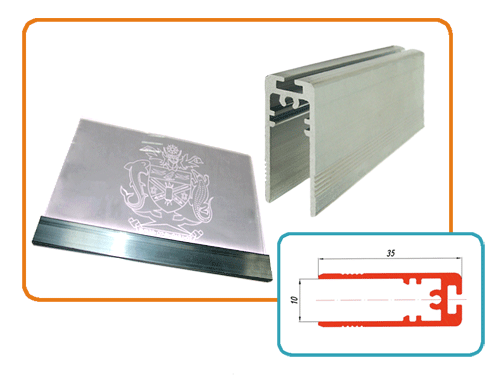

Лично видел торцевую двустороннюю подсветку похожих размеров, где на стекле была лишь надпись магазина. Данный акрилайт предполагалось размещать в витрине. На торцах расположили яркие диодные линейки и профили ALU-EDGE LED. Всё работало отлично.

Акрил должен оставаться прозрачным (без фона), будет висеть на тросах.

А может попробовать тогда не торцевую подсветку, а прожектором, сверху подсвечивать?

[Немец]

Не надо использовать краску. Используйте цветные диоды по всему периметру и будет красиво и эффектно. Думаю краской загубите красоту. ....(хотя 2 на 3 метра....не пробовали..)

[Александр Белов]

Немец
Если использовать аэрозольные краски с эффектами, то не так и плохо будет, например такие как Krylon®Fluorescent Paints Аэрозольная краска ФЛУОРЕСЦЕНТНАЯ.

[Irbis]

Да, насчет краски тоже пока сомневаемся, еще рассматриваем вариант с RGB лентой по периметру в профиле как предложил Илья Чапайкин. Существуют ли какие-нибудь сверхяркие RGB ленты?

[Илья Чапайкин]

Существуют ли какие-нибудь сверхяркие RGB ленты?

Ключевые признаки: яркие светодиоды типа SMD5050, плотное расположение светодиодов на ленте, вплоть до 80шт на метр или чаще.

[misha4212]

здравствуйте!!!! у меня появился заказ на изготовление 4 колон из акрила 10мм размером 337смх60см с торцевой подсветкой и полноцветной печатью!!!! все нечего но я не разу с этим не сталкивался!!!! Да и заказ на серьезную сумму!!! вот и решил обратится к вам за советом как это осуществить????!!

[Илья Чапайкин]

misha4212
Ширина 60см, тем более 10ки, просвечивается без проблем. Берите максимально яркую Сдленту. Гравировка понадобится только для достижения идеала.

[Константин Нюхтилин]

misha4212
В качестве яркой светодиодной ленты, могу посоветовать Вам, использовать ленту с диодами SMD 5050 60/1м.

[дтр]

прокакую фрезеровку речь? он фотопечать хочет подсветить.

[Илья Чапайкин]

прокакую фрезеровку речь? он фотопечать хочет подсветить.

И? не вижу вообще противоречий.

[дтр]

написано: гравировка нужна для достижения идеала.
как понять ? в каком месте гравировка?
как же тогда сверхтонкие световые короба? там используется либо акрил со спец. насечкой либо пленка специальная. если бы просто было подсветить с торца акрил с фотопечатью люди бы не парились с изобретением новых технологий для подсветки тонких панелей.

[Илья Чапайкин]

дтр
у вас какая-то каша в мыслях....

там используется либо акрил со спец. насечкой либо пленка специальная

Что такое "спец. насечка"?
Это вы так ненавязчиво пиарите свою пленку? Поосторожнее, пожалуйста, за несанкционированную и наглую рекламу, без согласования с администрацией, могут и забанить.

[дтр]

я имел ввиду гравировку сетки, полосок или точек.
блин, про рекламу я как-то не подумал.
на самом деле ,почему никто про неё не знает?
я теперь и ссылку дать не могу?

[Илья Чапайкин]

я имел ввиду гравировку сетки, полосок или точек.

мы про нее и говорили....

блин, про рекламу я как-то не подумал.
на самом деле ,почему никто про неё не знает?
я теперь и ссылку дать не могу?

Сначала просто расскажите, покажите примеры работы и объясните её преимущества.

[дтр]

это новинка. и из готовых изделий есть только первый образец в цеху 1200х1200. сопоставить не с чем, потому, как раньше я их не делал. и люксометр в хабаровске днем с огнем не сыщешь. видео поставил на ютуб, только, я так понял, на этом форуме показать нельзя с моей подписью.


а преимущества очевидные.
у кого есть гравировальные станки и ламинатор. знают разницу во времени нанесения сетки и нанесения пленки ламинатором.
а у кого нет станков могут заметить существенную разницу между стоимостью пленки и заказной гравировки.
ещё, судя по ответам, толком никто не знает угол, глубину и шаг сетки. а пленка это готовая сетка с нужной насечкой.
а вот для сравнения освещённости я прям не знаю что делать. если в зеноне есть пластик 5мм 1200х1200 подготовленный по другой технологии готов купить и создав равные условия подсветки сравнить результат.

[Лекс]

ну, блин, заинтриговал, скинь ссылу в личку хотя бы

[дтр]

пленка

а если эту пленку закатать на ваш плекс. да подсветить поярче....
кстати, в зеноне есть чем подсветить торец бьолее яркий чем лента 5050 при условии что не будет увеличение ширины линейки.? (до 10 мм)

подсветка

[Илья Чапайкин]

дтр
ну здорово...
В ближ время в Хабаровском ЗЕНОНе появится образец готового акрилайта, размером 500х500 мм, сделайте по своей технологии такой же, вот и будет прямое сравнение гравировки и чудо-пленки.
Какое расстояние между линзами на пленке?
И почему вы говорите о 5мм стекле?

[дтр]

5мм исходя из экономии. себестоимость изделий надо снижать.
а какой толщины ваш акрилайт? он будет в продаже или только образец?
что бы сравнить, нужно подсветить одинаковыми линейками.
и 500х500 это не показатель для образца равномерной засветки. вот если бы 1200х1200 сравнить...

[Илья Чапайкин]

дтр
Я понимаю вас. Но мы делали образцы применения профиля и вообще, технологии. А для этого 500х500 мм более чем достаточно, а больший размер, это уже чрезмерная трата средств. В наших образцах 8ка плексигласс экструзия стоит.
Вы возьмите просто оргстекло и засветите его с торцов (с двух) - будет провал по яркости, а у нас равномерное пятно по всей поверхности.
Нет, это стенд для демонстрации, не для продажи.
Линейка ... не скажу как называется, уточните на месте, в филиале. Какая-то из нашего ассортимента, 120 диодов на метр длины, smd3528.

[дтр]

жаль несчем сравнить. но 8 у вас куплю завтра и переделаю свой образец 1200х1200 только 60 диодов 5050 лучше светят чем 120 диодов 3528. продайте мне хотя бы люксометр.

[Илья Чапайкин]

60 диодов 5050 лучше светят чем 120 диодов 3528.

Судя по нашим экспериментам, это не совсем так. Спорить о причинах не буду, т.к. светодиоды не моя стезя, и основные эксперименты не я организовывал.

продайте мне хотя бы люксометр.

Мы свои покупали в обычных магазинах продающих инструмент... (даю наводку). Но если очень надо, то купите у нас профиль ALU-CLICK LED.

[дтр]

профиль-то понятно что у вас куплю. вот с люксометром посложнее.

[Verwolf]

ещё, судя по ответам, толком никто не знает угол, глубину и шаг сетки. а пленка это готовая сетка с нужной насечкой.

Матрица рассчитывается под каждый заказ индивидуально, это ясно как день. А вот как может помочь пленка с РАВНОМЕРНЫМИ отверстиями (или линзами, или что там на ней) - с точки зрения физики не очевидно. В чем логика её применения? Она помогает равномерно распределить свет по акрилайту, потому что..... (дальше вы)

[дтр]

дальше я... пленка как раз имеет не равномернукю структуру а именно ближе к центру- больше точек. и предполагает подсветку только с двух сторон а именно с торцов рулона. если нужна плоскость меньше ширины рулона, рекомендуется брать кусок из середины относительно краев пленки. для удобства имеется размерный ряд ширин пленки от 600 до 1500. 1500 определяет максимальную ширину панели при любой длинне.
ещё в зенон хабаровск нет ни плекса этого доргущего (хотел для экспериментов купить . ни акрилайта из которого вы предлагаете свой образец. и лент 5050 60/м и 3528 120/м тоже нет.

[Verwolf]

Звучит разумно... Если потери света не велики, то штука безусловно полезная.

[Владимир Семин]

дтр
А ежели не секрет, где вы такую чудо пленку берете?
Можно в личку. В ответ, могу подсказать где люксометр приобрести. )

[дтр]

пленку я на заводе изготовителе беру. а люксомер я и сам в инете найду

[Владимир Семин]

дтр
Ну и на том спасибо.
Удачи в поисках!

[Андрей Пиманкин]

дтр

линзы на пленке получается с неклейкой стороны? Дорогая пленка?
