Помогите по двустороннему коробу

[Владимир Смирнов]

Всем здравствуйте! Помогите новичку
Собираю свой первый световой короб. Приобрел профиль квадро, акриловое белое стекло, светодиодные модули. Все нарезал, собрал, включил и... Вот что получилось

[Владимир Смирнов]

Профиль просвечивает. А подсветка на стекле не равномерная

[Владимир Смирнов]

Что не правильно делаю? Не судите строго, первый раз все таки

[Владимир Смирнов]

Еще один момент понять не могу, нужен ли каркас из металлического квадратного профиля? И какой? Двойной или одинарного достаточно? Как крепить металлокаркас к пластиковом у профилю?

[Владимир Смирнов]

Если без металлокаркаса, то как лучше реализовать кранштейн крепления к стене?

[Владимир Смирнов]

Мертвый форум чтоли?

[Илья Чапайкин]

Мертвый форум чтоли?

За сутки с момента размещения сообщения не было ответов, это конечно огорчает, но не повод огорчаться )
Все сделали правильно, это ж первый опыт. Экспериментируйте далее.
Диоды по периметру расположили? Вероятно из-за этого неравномерно засвечено стекло. Сделайте фотку внутренностей (выключенного короба).
Квадро у кого приобретали?

Делать или не делать каркас внутренний, в большей степени зависит от способа монтажа короба. Очевидно, если короб монтируется консольно на стену, то без каркаса никак. Простой, плоский каркас зачастую вполне достаточен.

[Владимир Смирнов]

Оо, есть живые оказывается!)) Диоды по периметру 24 штуки. Квадро приобрел в специализированной компании, вроде как лидеры в Казани. Фото внутренностей вечером выложу.
А плоский обычный каркас делается из листового металла? Или все же профилированный труба? И как крепить каркас к квадро? На квадро есть пазы, может их как то задействуют?

[Алексей Маштаков]

А плоский обычный каркас делается из листового металла? Или все же профилированный труба? И как крепить каркас к квадро? На квадро есть пазы, может их как то задействуют?

Из плоского металла каркас точно не делают - нужен профиль который будет нести нагрузку. Будет это труба или что то иное зависит от размеров веса, способов крепления - в общем нагрузки.  Сразу хочу предупредить - каркас (да желательно и сам короб)  изнутри надо закрыть (оптимально ПВХ наклеить) - это снизит потери света и пятен от неправильного переотражения не будет. А вообще если хотите внятный совет то сначала стоит выкладывать не фото а техзадание на короб. Размеры, крепление, засветка... Тогда вам и правильный материал смогут посоветовать.

[Константин Нюхтилин]

Выскажусь по поводу засветки.

подсветка на стекле не равномерная

Неравномерная - потому что, скорее всего, модули использовались обычные, тыльные, а размещались они в торец. Диаграмма направленности света у торцевых модулей и тыльных отличается, поэтому ожидаемого эффекта достигнуть не удалось. Тыльные модули имеют угол рассеивания света 120 градусов  и проецирут пятно на засвечиваемую поверхность.
Торцевые источники света (угол рассеивания света в разных плоскостях 10х45)  работают по принципу многократного отражения света от стенок короба и дают более равномерную засветку при торцевом размещении.
Тыльный, LED источник света:


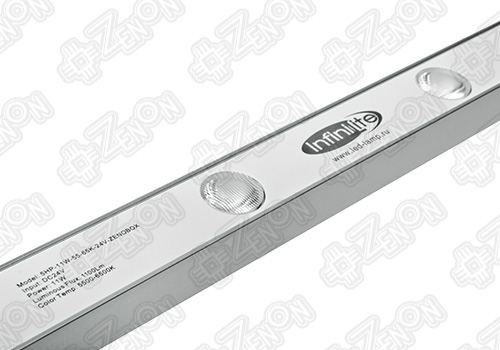

Торцевой, LED источник света:


Инструкцию по монтажу торцевых источников света можно скачать здесь

Подробнее про торцевые источники света можно почитать вэтой теме

[Илья Чапайкин]

Квадро приобрел в специализированной компании, вроде как лидеры в Казани

Попробуйте купить в ЗЕНОНе, наш квадро лучше, плотнее.

А плоский обычный каркас делается из листового металла?

Нет, конечно. Плоский каркас, я имел ввиду, что из труб, сварной или сборный прямоугольник. Для небольших коробов, этого достаточно.

Оо, есть живые оказывается!))

Там где профиль приобретали, диоды, акрил - вам отказались помочь? )

[Владимир Смирнов]

Алексей Маштаков
А вообще если хотите внятный совет то сначала стоит выкладывать не фото а техзадание на короб. Размеры, крепление, засветка... Тогда вам и правильный материал смогут посоветовать.


Техзадания к сожалению нет, все что есть это размер 60/60 подсветка светодиодная и то что вывеска должна быть двухсторонняя. Остальное сам додумываю, смотрю фото в интернете, читаю..

[Владимир Смирнов]

Там где профиль приобретали, диоды, акрил - вам отказались помочь? )

Да мне там и посоветовали все то, что я приобрел))
Купил квадратную трубу для каркаса, как ее крепить к профилю? Есть ли специальный крепеж для квадро?

[Владимир Смирнов]

Торцевые источники света (угол рассеивания света в разных плоскостях 10х45)  работают по принципу многократного отражения света от стенок короба и дают более равномерную засветку при торцевом размещении

Вы ведь представитель Зенона? Подскажите где можно приобрести светодиоды для двусторонних коробов в Казани??

[Константин Нюхтилин]

Подскажите где можно приобрести светодиоды для двусторонних коробов в Казани??

Казань

• +7 (843) 2-120-120
• kazan@zenonline.ru
• 587368864
• Россия, 420021, Казань
  ул. С. Сайдашева д. 30, корп 2.
