Контражур

[primitiv]

Добрый день уважаемым участникам форума. Посоветуйте, каким видом светодиодов сделать контражур. Внутреннее размещение, файл приложил.

[Константин Нюхтилин]

primitiv

Добрый день!

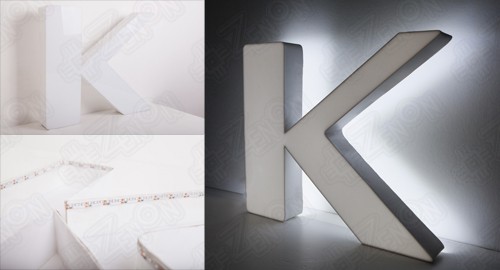

Контражурная подсветка это подсветка задней стороны букв. В широких буквах источники света располагаются по периметру, в узких по середине, что бы свет выходил в обе стороны.

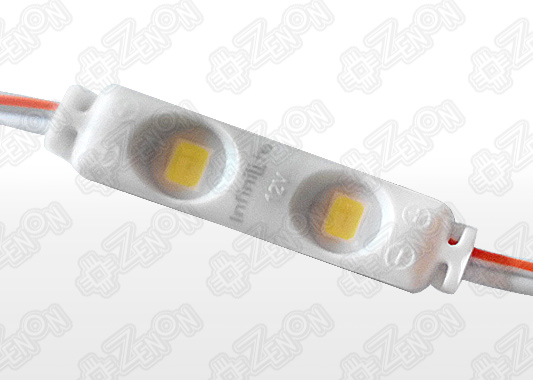

В качестве истчников света можно использовать как модули (особенно если это уличная инсталяция) mini или модули с линзой, для лучшего рассеивания.

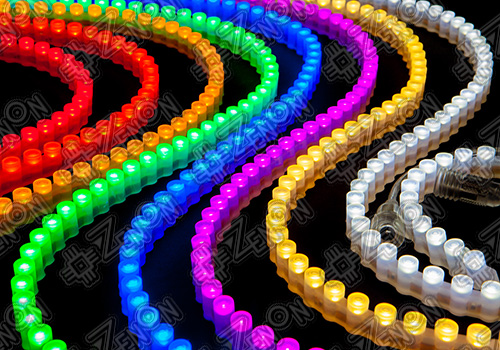

Также можно использовать и ленту, которая легко гнется в горизонтальной плоскости, например ленты для контражура (пулеметная и лента бокового свечения)

[primitiv]

Спасибо, Константин. Что такое контражур, представление, конечно, имею. Проблема в этом заказе в малой ширине большинства знаков (от 1,5 до 3 см). Пулементая лента http://www.led-lamp.ru/production/led-l ... ra246.html ... возможно. Мне не совсем понятно устройство вот этой ленты http://www.led-lamp.ru/production/led-l ... ra245.html На фото она не отличается от остальных лент на сайте Z. Как этой лентой, к примеру , сделать контражур буквы "О" высотой 15 см. Буквы не объемные, а полуобъемные, без борта.

[Константин Нюхтилин]

Проблема в этом заказе в малой ширине большинства знаков (от 1,5 до 3 см).

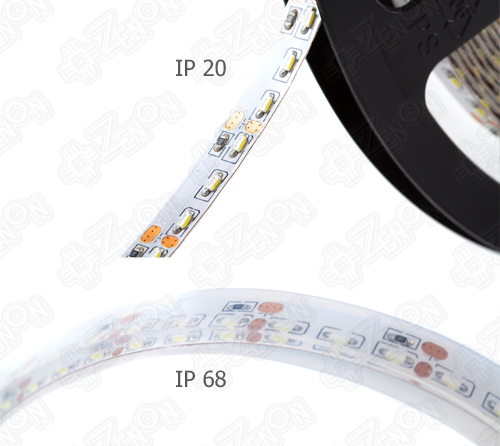

Если инсталяция не уличная, можно использовать ленту бокового свечения IP 20 Если уличная, то подойдет лента бокового свечения со степенью влагозащиты IP68, она имеет ширину 4мм

Мне не совсем понятно устройство вот этой ленты

Это обычная лента, светодиоды на ней расположены так, что свечение их параллельно клеящейся поверхности.

Как этой лентой, к примеру , сделать контражур буквы "О" высотой 15 см. Буквы не объемные, а полуобъемные, без борта.

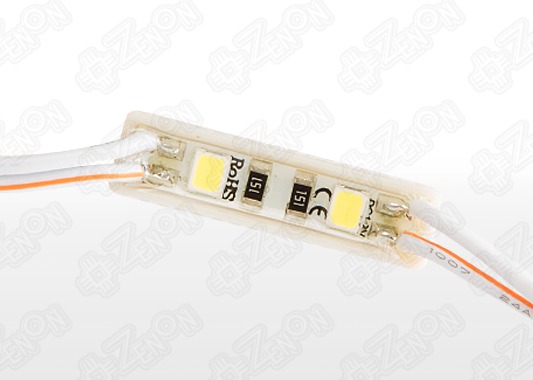

Для задачи наверное лучше подойдут LED модули mini, которые можно расположить на задней стенке.

[primitiv]

Спасибо, Константин. С mini все более менее ясно. и шаг между диодами приемлемый. Вполне могут быть. А вот с лентой бокового свечения по-прежнему непонятно. Она позиционируется как контражурного применения. Вы пишите, что свечение диодов параллельно клеящей поверхности. Если так, мне придется делать сзади на буквы гребень из фомекса высотой примерно с ширину ленты, гребень, расположен перпендикулярный плоскости букв и на него уже клеить ленту ?

[Константин Нюхтилин]

Если так, мне придется делать сзади на буквы гребень из фомекса высотой примерно с ширину ленты, гребень, расположен перпендикулярный плоскости букв и на него уже клеить ленту ?

Да, Вы правильно понимаете. Если у Вас буквы плоские, без каких либо бортов, то такая лента вам вряд ли подойдет. Она подходит, скорее, для объемных букв.

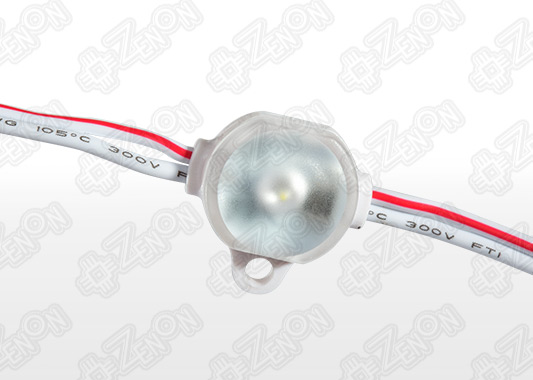

В вашем же случае подойдут источники света, которые клеятся на заднюю стенку буквы, плоскость, параллельную стене. Это модули MINI, на маленькие буквы и модули с линзой для больших букв.

Расстояние от стены и расстояние между модулями нужно регулировать тестовым путем.
